先通過一張動圖快速瀏覽一下本期圖紙的制圖過程吧~
STEP 1
模型準備

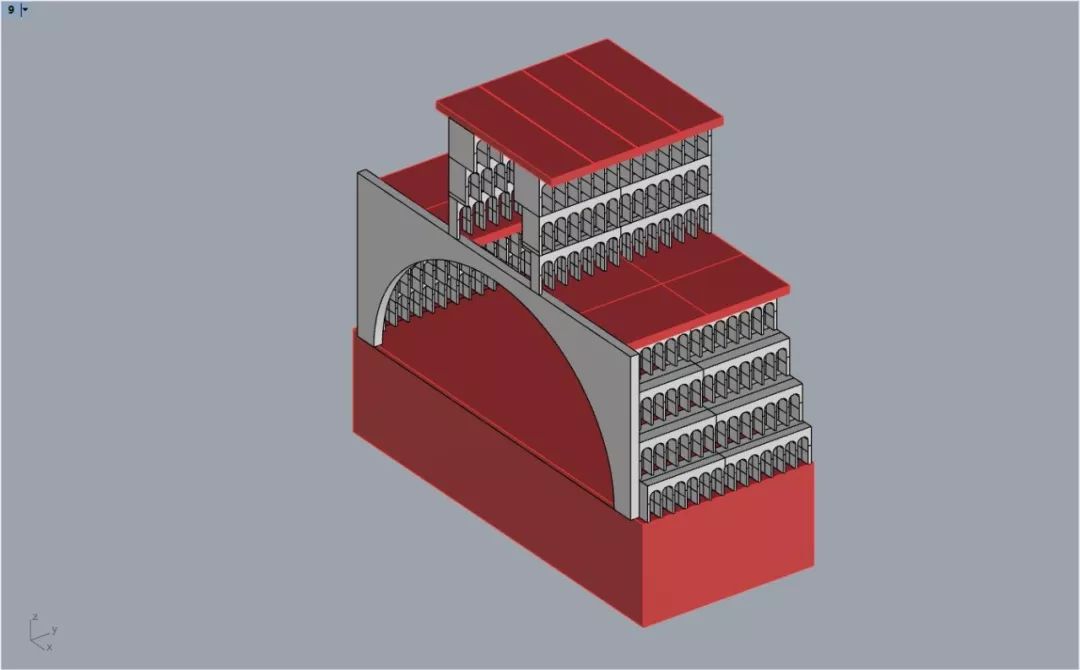

本期教程是對一張網絡圖紙的臨摹，所以第一步就是對模型的還原啦。建模階段要注意就是按材質區分好圖層，這樣會方便我們接下來通過Vray賦予材質~
這張圖的材質較少，拱券部分是粗糙的混凝土材質，地面與天花是帶有一定反射的石材材質，我們按照這兩種材質分好圖層就OK啦~

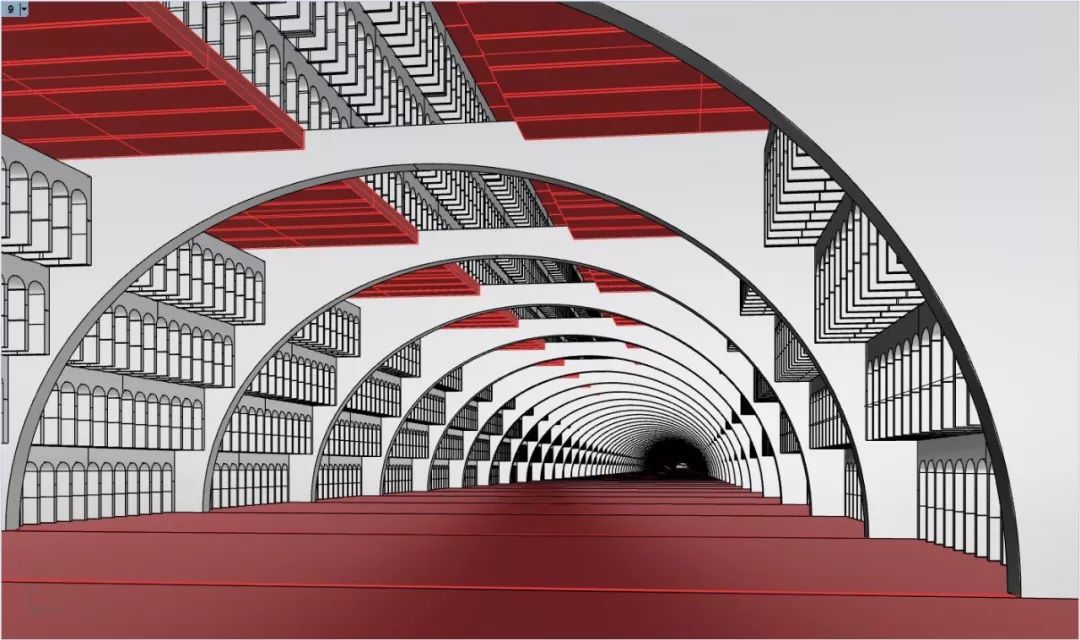

接下來要做的是調整視角，首先我們要做的是將透視模式切換成兩點透視，然后找到一個與原圖相近的視角就可以了。我們上面建模的是縱深向的一個組，接下來我們要不斷復制它以達到一個縱深的效果。這里大家記得要保存場景哦~
OK，我們開始渲染前準備好的應該是如下的一個場景~
STEP 2
賦予材質
接下來是賦予材質，小編這里用的是Vray4.0，內置了常用的一些預設材質，我們可以直接從材質庫中選擇與我們需求相近的材質，在此基礎上進行微調，沒有更新Vray的小伙伴可能要自己下載貼圖來制作一下了哦~

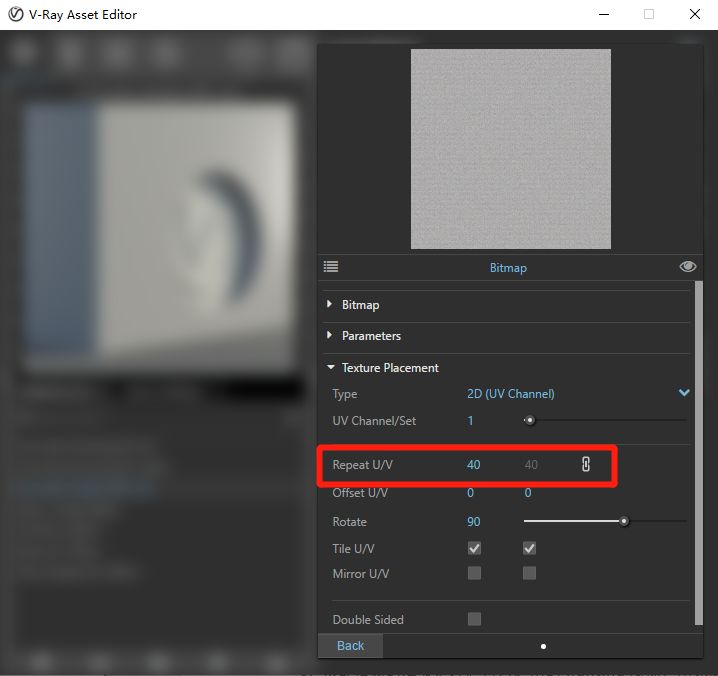

這里主拱和格柵選用Concrete simple_D01，對貼圖大?。≧epeatU/V）調整讓紋理尺寸適合我們的場景~

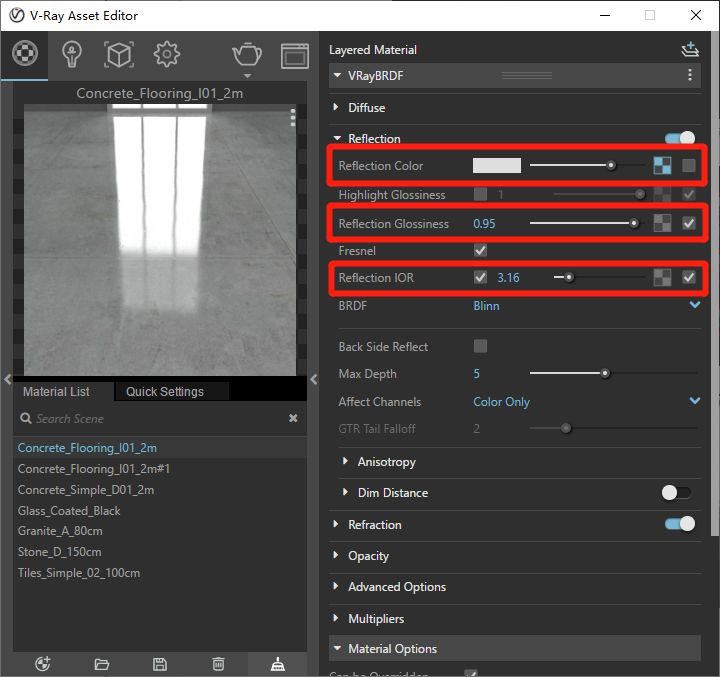

地板和天花板選用Concrete Flooring_I01，根據參考圖我們可以看到地板有比較明顯的反光，所以在reflection參數下進行調整，提高材質的反光效果，具體參數可以參考下圖~

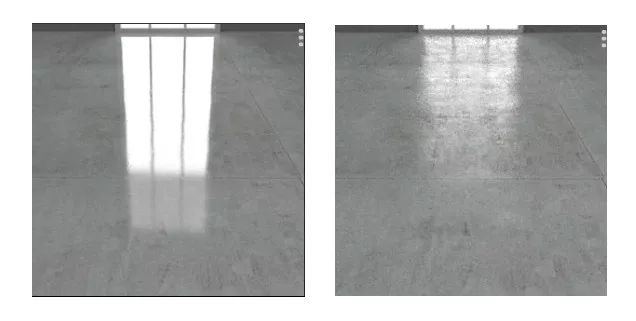

可以對比一下參數調節前后的材質區別：
OK，這樣一來我們的材質調節就已經完成啦~
STEP 3
布置光源
接下來就是本期教程非常關鍵的一步了：光源的布置。
我們先來觀察一下原圖的光影：
可以看到原圖的光影非常復雜，顯然僅僅依靠默認的陽光是無法達到我們所期待的效果的，為了強化陽光穿過拱券的效果，我們需要在必要的地方進行一些補光~

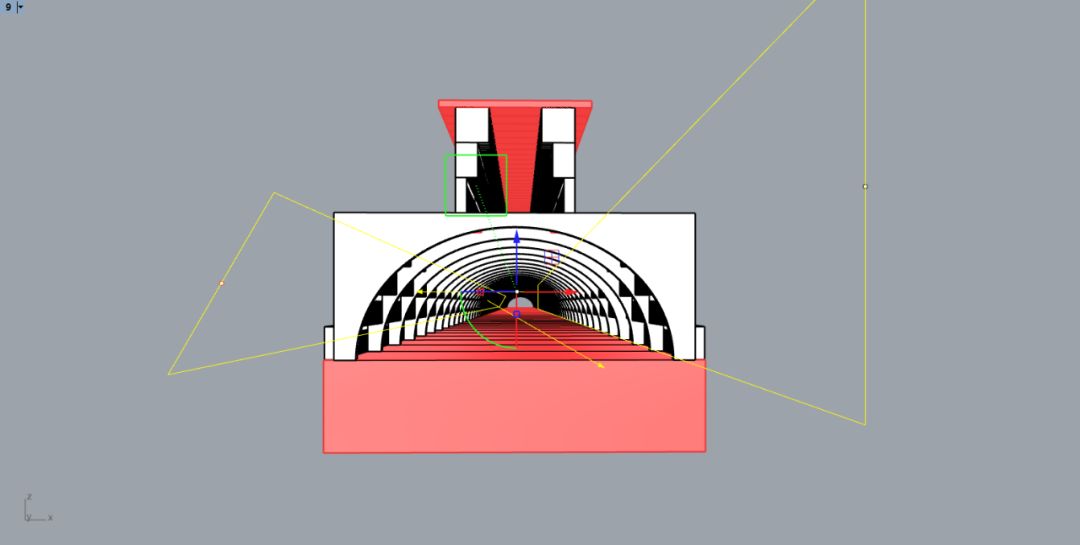

首先我們要選取主光源，小編先是嘗試了使用RHINO自帶的陽光系統，發現渲染效果不佳，所以改用矩形光源來模擬陽光，用左右兩個不同角度的矩形光源來充當主要入射光來源：

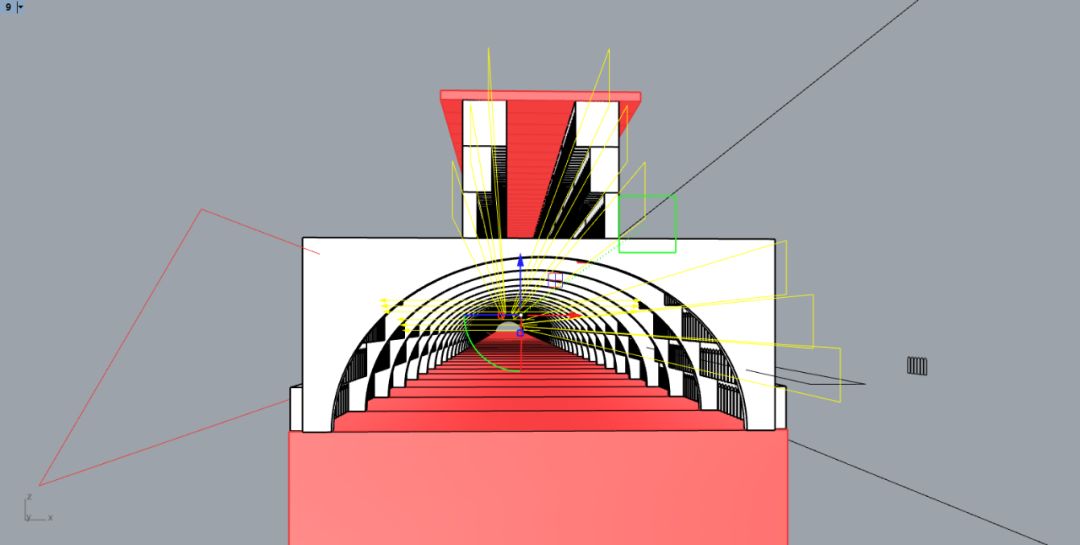

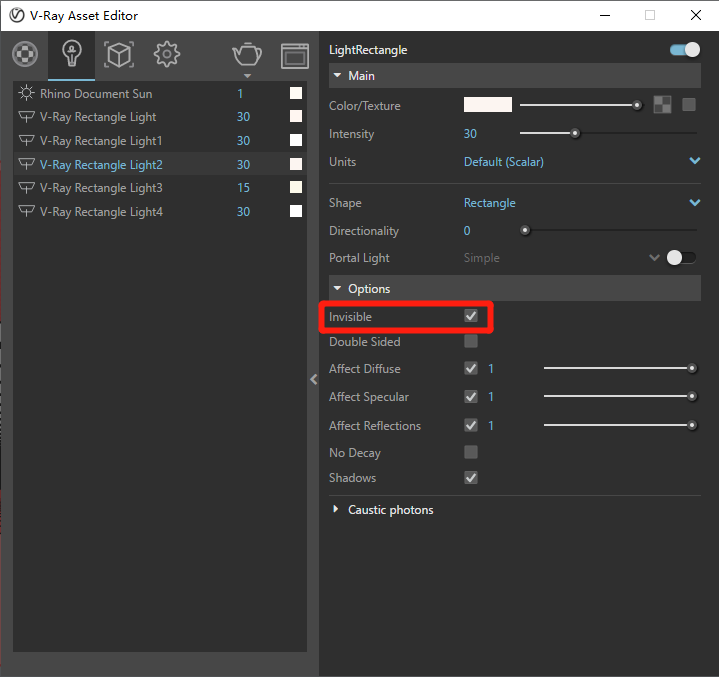

第二步，我們觀察原圖會發現頂部與右側拱券被很強的光源所照亮，所以我們在每一層拱券外補充一個矩形光源向建筑內部打光，通過試渲調整光照強度。這里需要注意將光源設置為不可見，避免遮擋主要入射光源~
OK，布光完成！
STEP 4
調整渲染參數
由于亮部過曝，導致我們在渲染圖中已經看不清頂部的細節，但在原圖中我們?nèi)匀皇强梢钥吹揭恍┘?xì)節的，所以我們在rendermaterial中勾選了lighting以便后期在PS中進行調整~
OK，經過上面的材質調節、布光等一系列操作我們就可以開始渲染啦~

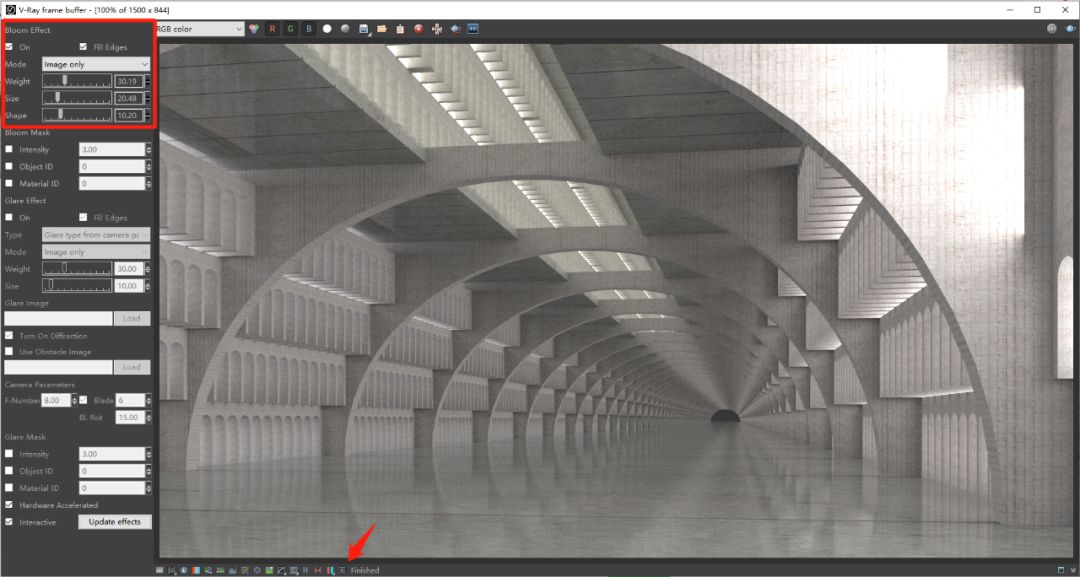

渲染完成我們發現畫面的光感太過銳利，這時我們可以在渲染界面底部工具欄打開lens effect，通過bloom effect制造朦朧感~

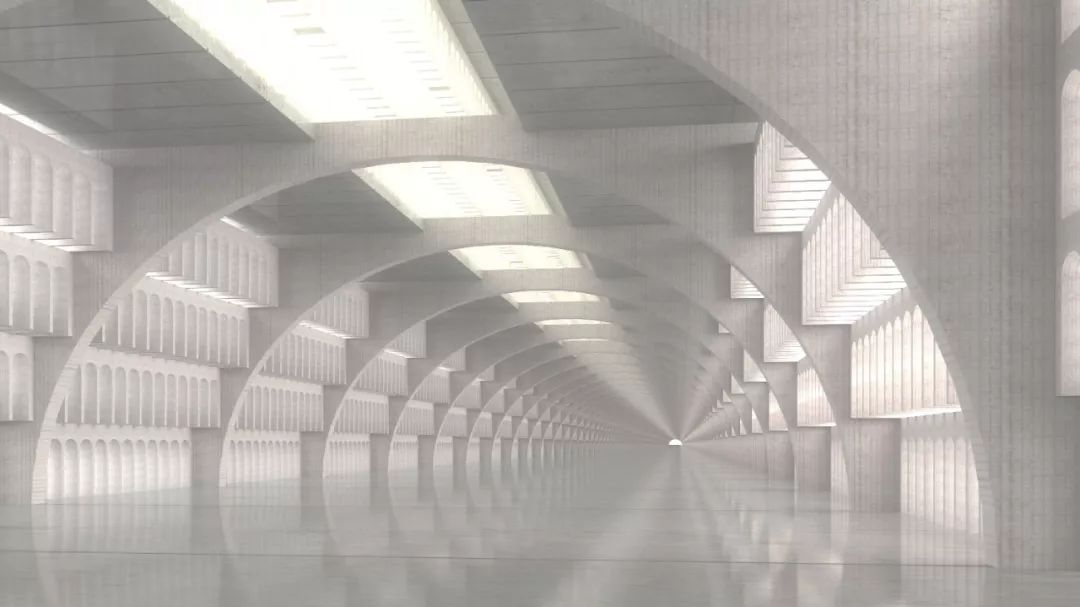

通過bloom effect的參數調節，我們可以得到如下的效果：
STEP 5
PS 調整
首先我們用camera raw調整曝光，對比度等參數：
色彩上用分離色調調整，亮部偏暖黃色，暗部略帶紫色：
